선형 조정 전원 공급 장치, DC 출력, 5V, 9V, 12V, 24V, dac 오디오 앰프용, 120W
상품 정보
여러분께 소개할 이 제품은 선형 조정 전원 공급 장치으로, 여러분의 생활을 더욱 편리하고 풍요롭게 만들어 줄 것입니다. 아래에서 제품의 특징, 사용 방법, 그리고 왜 이 제품이 여러분에게 이상적인지에 대한 상세한 정보를 제공하겠습니다. 정성껏 준비한 상품 설명을 통해, 여러분이 필요로 하는 최적의 선택을 할 수 있도록 도와드릴 것입니다.
8 월 2022 일 최신 버전

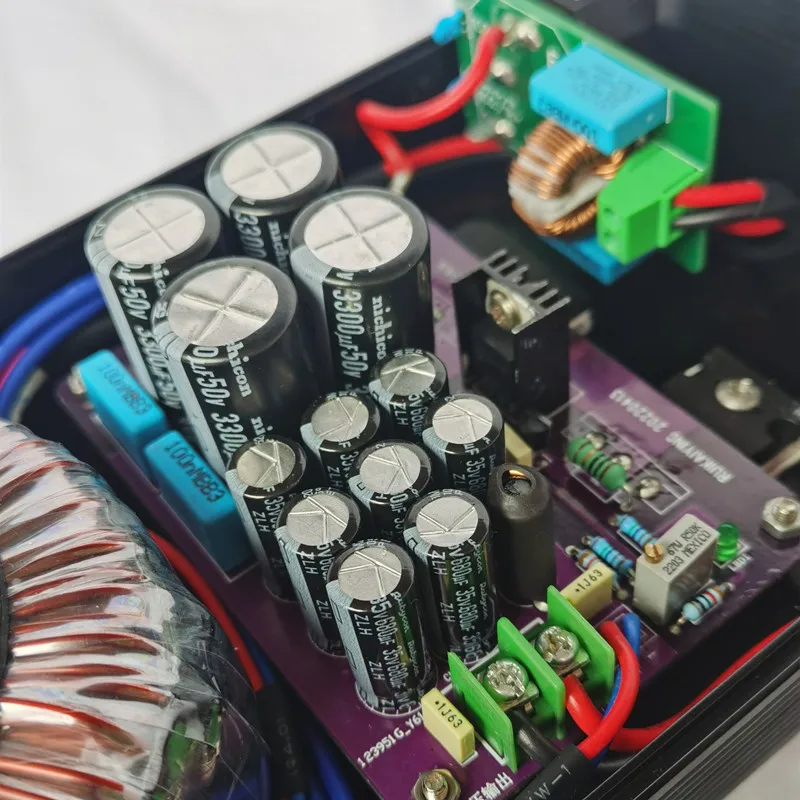

이 120W 조절 선형 전원 공급 장치. LM317 및 TL431 은 전압 참조로 사용됩니다. 1943 전력 트랜지스터는 전류를 증폭시킵니다. 최대 전류는 8A 입니다. 최대 전류 8A 는 전원 튜브의 정격 전류입니다. 실제 연속 전류가 아닙니다. 특정 전류 값은 연결된 부하에 따라 다릅니다. 입력에서 EMI 필터링. 출력 터미널은 CLC 필터링에 의해 분리됩니다. 대역폭이 LT1083CP 를 초과합니다. 노트북 컴퓨터, 디코더, 디지털 전력 증폭기, 하드 드라이브 및 기타 전자 장비에 적합합니다.
제품 매개변수
전원: 출력 전원이 아닌 120W 변압기 전원.
출력: 필요에 따라 DC5V 9V 12V 15v 19V 24V 를 선택하거나 다른 전압 출력을 사용자 정의하려면 당사에 문의하십시오.

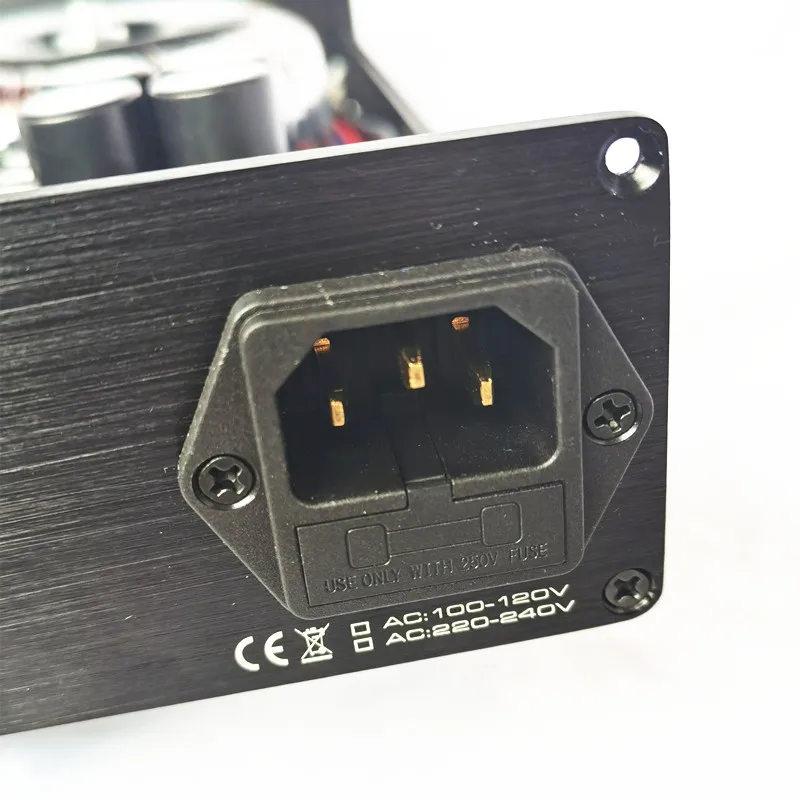

입력: AC 115V 또는 230V 선택 (220V ~ 240v 사용 가능)
출력 포트: 5.5/2.5mm 출력 전원 코드 장착 (5.5/2.1mm 사용에도 호환 가능)

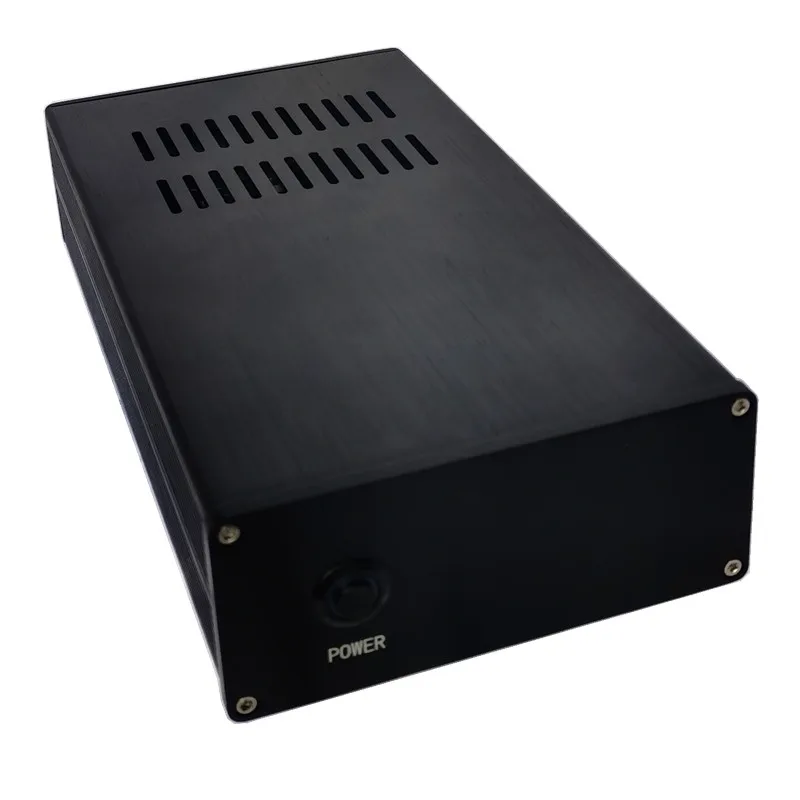

쉘 재질: 알루미늄, 기본 검정색 패널, 은색 패널이 필요한 경우 당사에 문의하십시오.
크기: 130*60*250mm

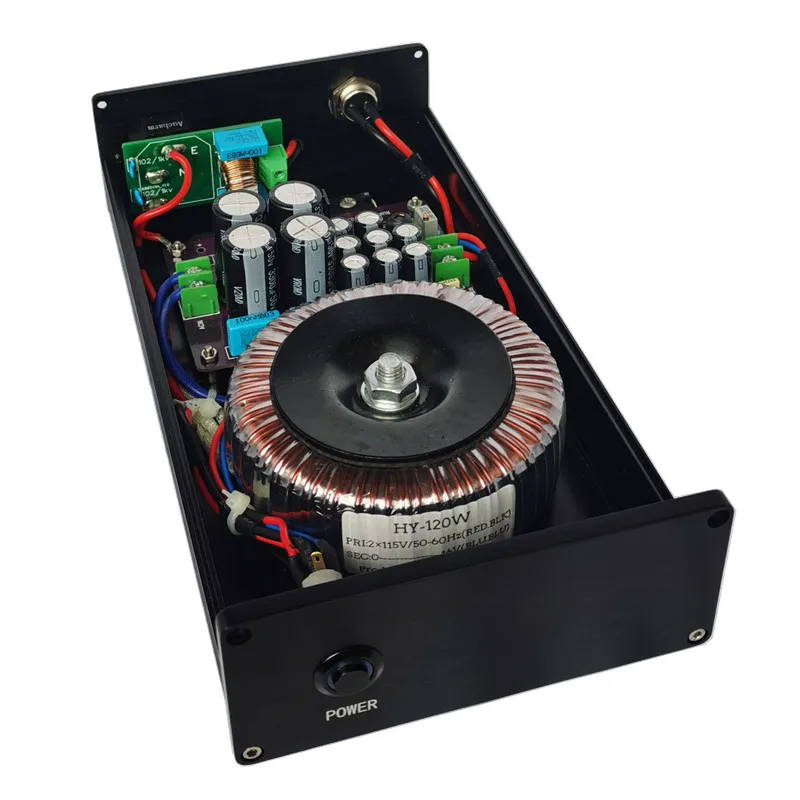

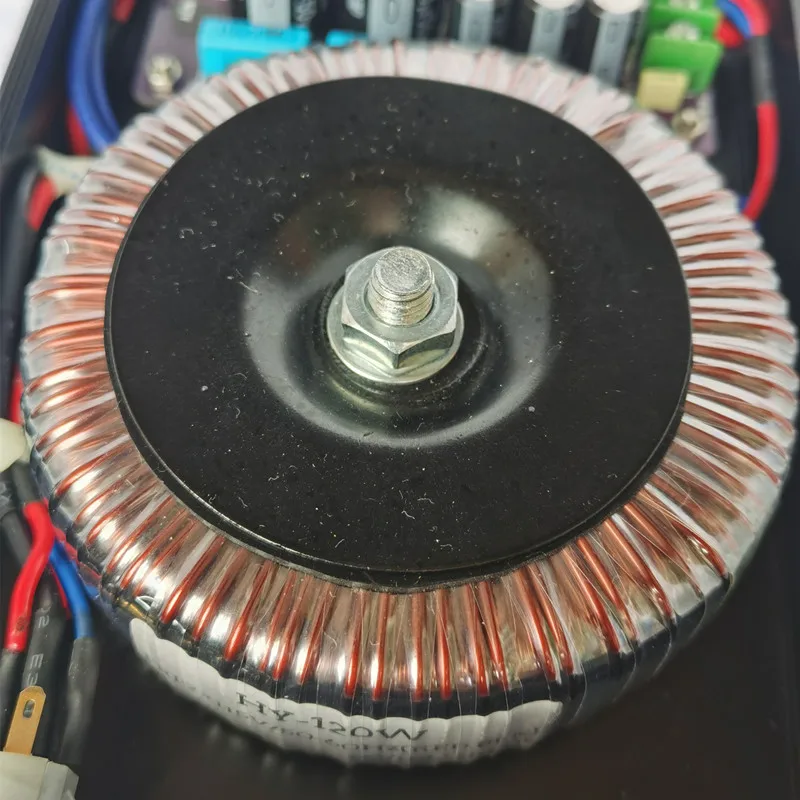

변압기: 토로이드 변압기 적색 구리
스위치: 표시등이있는 스위치
전원 소켓: 금도금 오디오 등급
방열 형태: 섀시 방열, 파워 튜브가 쉘에 설치됩니다. 따라서 전류가 크면 섀시가 가열되고 전류가 클수록 섀시가 더 뜨거워집니다. 이것은 정상입니다. 환기 및 열 방출에주의하십시오.
포장 목록

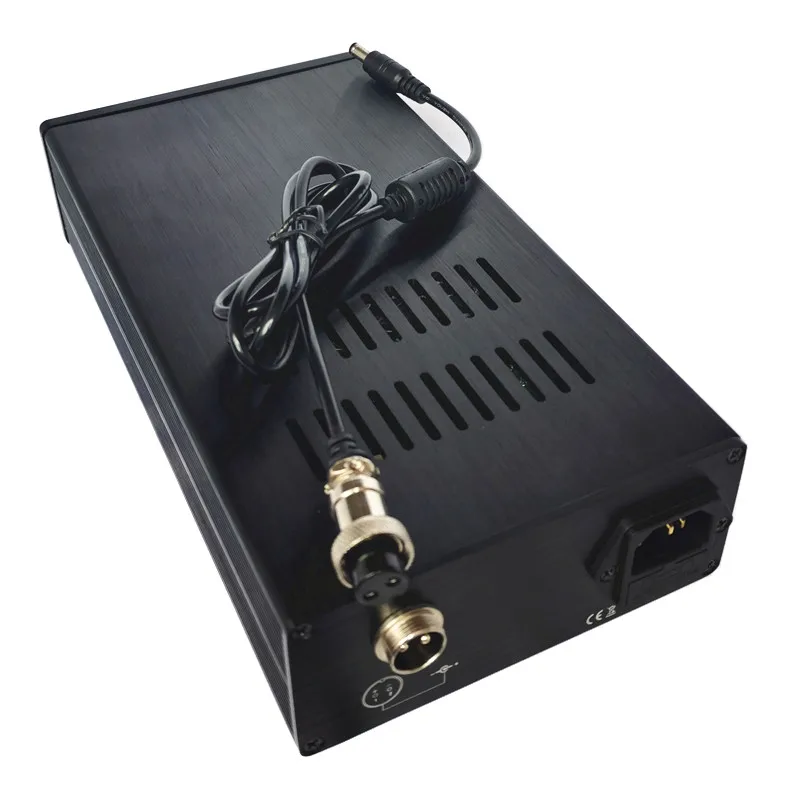

선형 전원 공급 장치 * 1, 출력 전원 코드 5.5/2.5mm * 2. 입력 전원 코드는 포함하지 않습니다.
제품 변경 설명:
1. 다른 출력 전압 요구 사항에 따라 동일한 등급의 다른 메인 필터 커패시터 (다른 저항 전압 및 용량) 를 사용합니다. 그림의 구성 요소를 구입할 수없는 경우. 동일한 수준의 다른 구성 요소로 교체합니다.
2. 다른 출력 전압은 다른 조정 가능한 저항을 사용합니다.
3. 내부에 36V 를 초과하는 전압이 있습니다. 우리의 동의없이, 쉘을 마음대로 분해하지 마십시오. 감전의 위험을 피하십시오. 그렇지 않으면 사용자가 모든 결과에 대한 책임이 있습니다.
4. 출력 DC는 기본적으로 "1" 양극, "2" 음극, 5.5/2.5mm 중심 양극극 및 외부 음극으로 설정됩니다. 양극과 음극을 단락시키거나 잘못된 방법으로 연결하지 마십시오. 그렇지 않으면 전원 공급 장치를 태우고 장비를로드합니다.

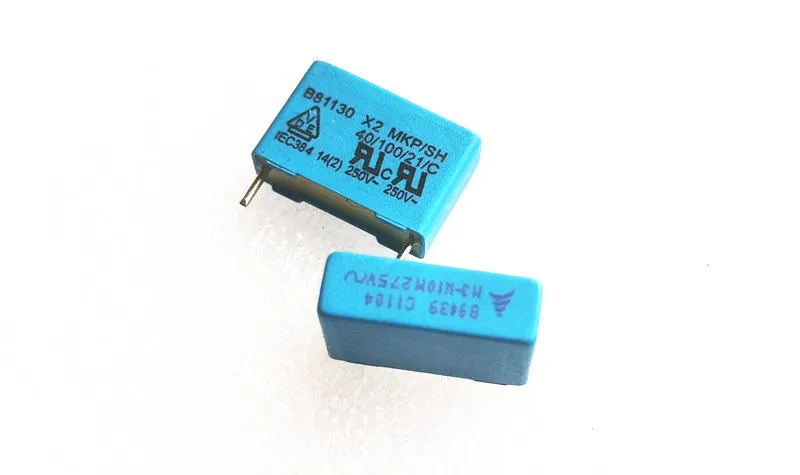

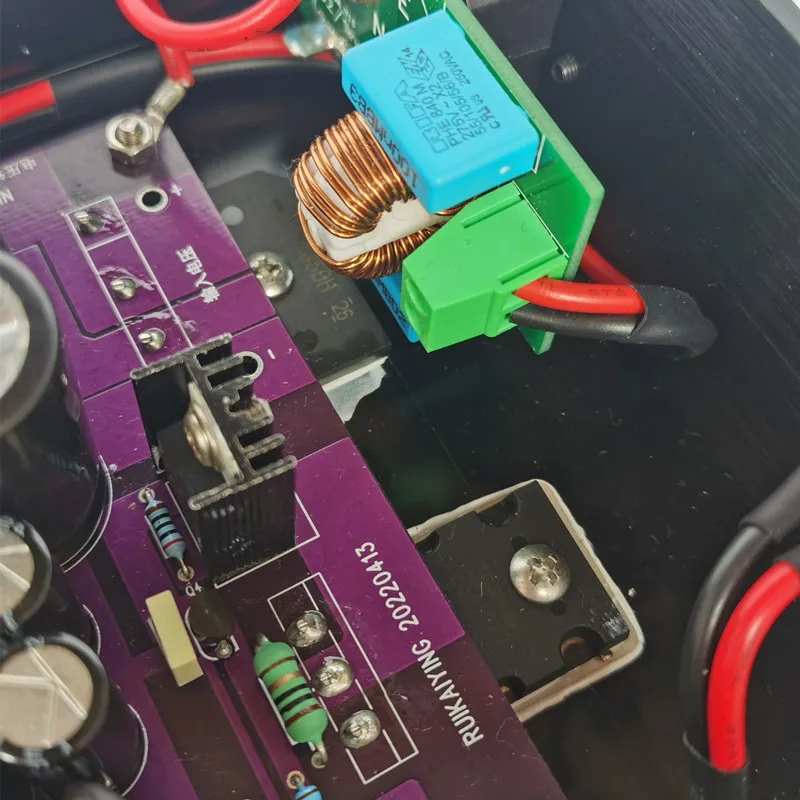

최신 버전의 안전 커패시터는 EPCOS 104 커패시터로 업그레이드되었습니다. 위의 그림과 같이.

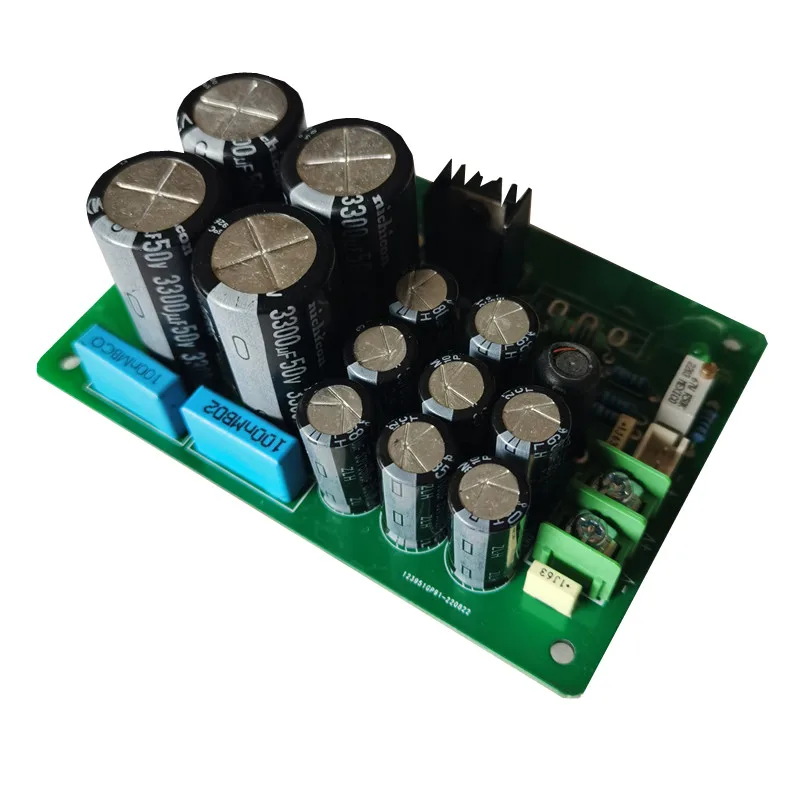

보라색 및 녹색 보드는 재고를 기준으로 무작위로 전송되며 선택할 수 없습니다.
